Кронштейн опорный

Скачать описание

Скачать рекомендации откатных подвесных ворот

Скачать рекомендации по установке откатных самонесущих ворот

Комплект МИКРО для откатных (сдвижных) самонесущих ворот МИКРО система – новая система РОЛТЭК для производства лёгких откатных ворот весом до 350 кг, с шириной проёма до 4 м. Специально подобранные длины направляющих МИКРО обеспечивают значительную экономию.

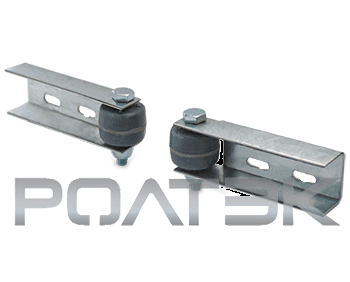

Пара кронштейнов опорных используется для удержания верхней части створки откатных ворот в предусмотренном положении. Кронштейны опорные применяются для откатных ворот с верхними декоративными элементами, когда не возможно использование цельного кронштейна, в частности, при монтаже кованых откатных ворот с пиками.

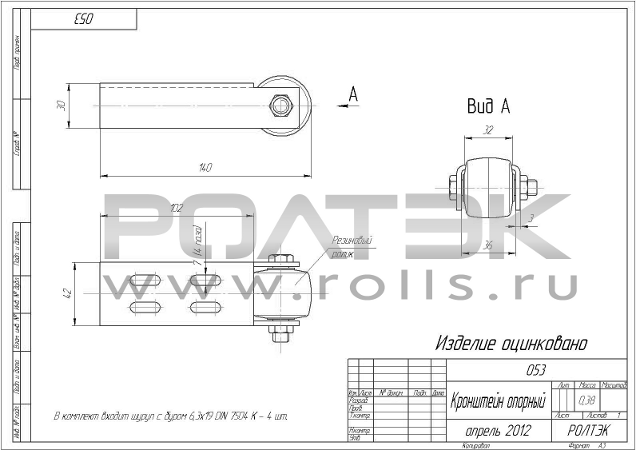

В состав кронштейна опорного входит ролик резиновый с внутренней нейлоновой втулкой скольжения. За счет наличия пазов можно производить регулировку кронштейна опорного. Кронштейны опорные устанавливаются на П-образную раму роликами внутрь.

При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Кронштейны опорные фиксируются с помощью сварки или с помощью 4-х оцинкованных самосверлящих шурупов с буром 6,3х19 мм, входящих в комплект, что дает возможность не применять окраску, как в случае со сваркой. Кронштейн опорный применяется также для создания дополнительной опоры по ходу движения створки откатных ворот при ее близком положении от каких-либо конструкций (забора, здания) для исключения ее задевания этих конструкций под воздействием боковых усилий (например, ветровых).
